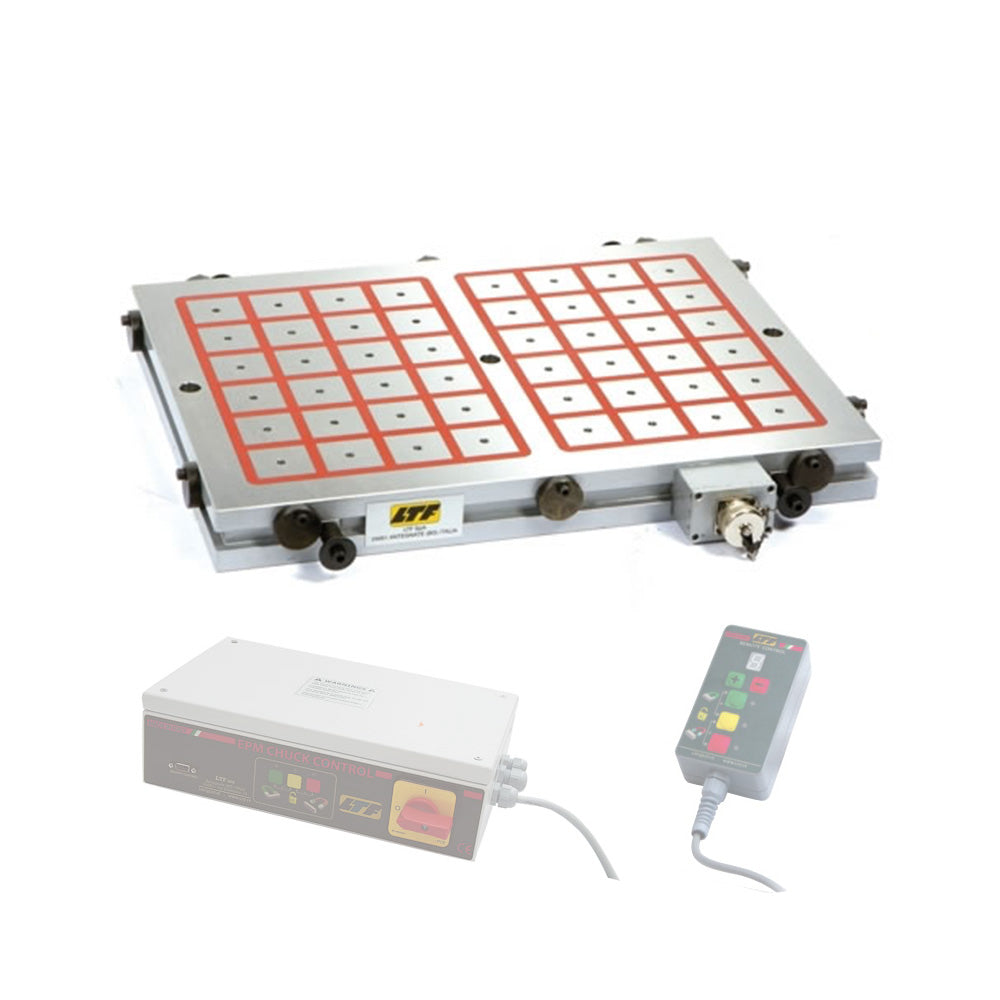

Ltf 189H - Piano magnetico elettropermanente per fresatura ultra quad - Poli quadri 50 x 50 MM

I sistemi di ancoraggio magnetico ULTRA QUAD garantiscono flessibilità e rapidità di piazzamento del pezzo nelle lavorazioni con centri di lavoro. Grazie ai poli quadri si ottiene un ancoraggio magnetico uniforme. Le elevate forze di ancoraggio sviluppate permettono la lavorazione di svariati particolari che vanno dagli stampi ai pezzi più impegnativi come i forgiati. La necessità di ridurre sempre più i tempi di lavorazione e quelli di fermo macchina rendono l’uso dei nostri sistemi UQ vincenti ed unici nel loro genere

Vantaggi

• Tra i molteplici vantaggi che l’uso di UQ offre, vi è la possibilità di lavorare cinque facce libere in un solo piazzamento.
• Infatti mediante l’uso delle espansioni polari fisse è possibile lavorare sollevati dal piano magnetico, eseguendo spianatura, contornatura e forature passanti senza impedimenti di staffe. (A)
• Un altro grande vantaggio è dato dalle espansioni polari mobili (B) che, grazie alla loro caratteristica, trovano applicazione nei casi di pezzi grezzi o con superfici irregolari garantendo i seguenti vantaggi:
• Si adattano al profilo del pezzo da lavorare; il loro utilizzo crea infatti un letto flessibile che segue il profilo del pezzo in lavorazione
• Spessorazione uniforme
• Eliminazione delle vibrazioni
• Maggiore durata degli utensili
• Ottima planarità del pezzo finito

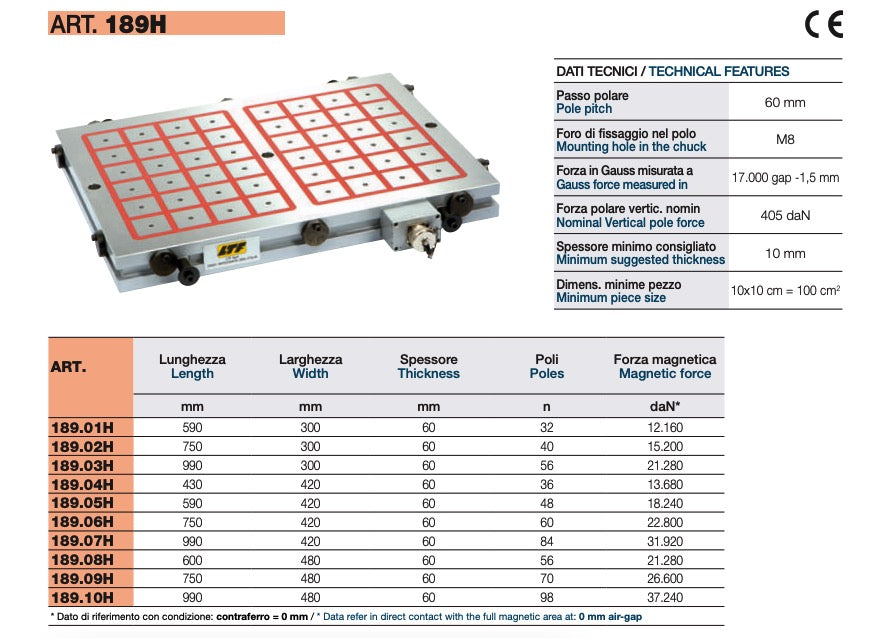

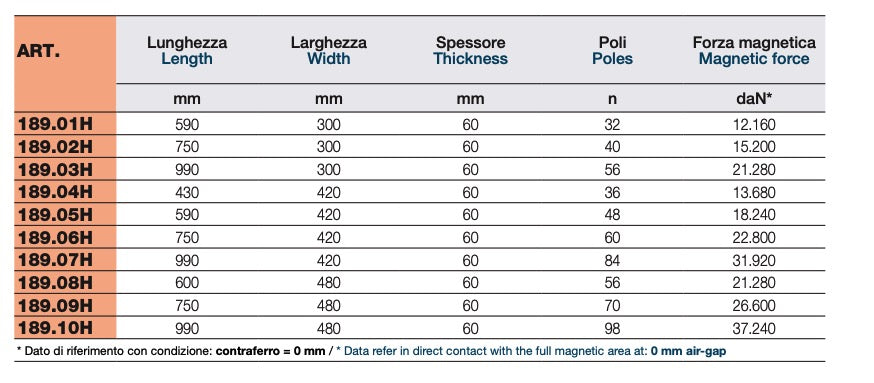

Dati tecnici

• Passo polare 60 mm
• Foro di fissaggio nel polo M8
• Forza in Gauss misurata a 17.000 gap -1,5 mm
• Forza polare vertic. nomin 405 daN
• Spessore minimo consigliato 10 mm
• Dimens. minime pezzo 10x10 cm = 100 cm2
