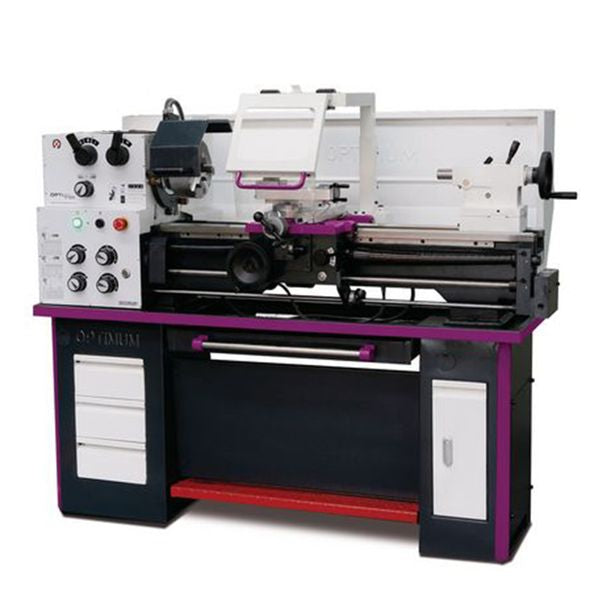

Optimum TH 3309 - Tornio parallelo di precisione trifase

Tornio di guida e trazione totalmente attrezzato, l'ideale per chi ha la necessità di svolgere diverse lavorazioni con percentuali di errore estremamente basse e una ottima riduzione dei tempi di fabbricazione.

La distanza tra le punte misura 830mm mentre il diametro tornibile sul bancale è pari a 330mm. È presente l'avanzamento automatico sia longitudinale che trasversale, monta un potente motore trifase da 1500W che consente un andamento costante della coppia e una velocità regolabile su 16 regolazioni diverse da 70-2000rpm.

La guida dell'asse Z è temprata e rettificata, guide regolabili con strisce a cuneo, mentre la precisione di rotazione concentrica del naso mandrino è ≤0.015mm. Gli albero e ingranaggi del cambio sono temprati e rettificati, posti sui cuscinetti di precisione in bagno d'olio, cono mandrino CM 5, con rotazione slitta superiore di ±90°, mentre la contropunta è spostabile di ÷ 10mm per tornitura conica.

La rotazione può andare in entrambe le direzioni, sia destra che sinistra, ed è innestabile facilmente attraverso la leva di azionamento sul grembiale. La vite conduttrice è disposta di una copertura, mentre è presente anche un interruttore di protezione del motore e un comodo pedale per l'arresto di emergenza. I volantini di sicurezza hanno la comoda funzione di disinnesto per assi X e Z.

Equipaggiato di cuscinetto reggispinta e cuscinetto a rulli conici, vite conduttrice montata su cuscinetti sinterizzati e bancale prismatico, temprato per induzione rettificato di precisione per ottenere un rinforzo maggiore. Le slitte sono lavorate di precisione, regolabili con lardoni conici, presenti anche volantini con graduazione fine regolabile con lardoni conici, divisione 0.04/0.02mm.

La contropunta regolabile per la tornitura conica attraverso leva di bloccaggio, mentre la contropunta - canotto e volantino sono con divisione fine regolabile 0.025mm. Il numero dei giri è visualizzato digitalmente ed è presente un portautensili a quattro scomparti, per una maggiore comodità è presente inoltre una lampada LED. Le sue dimensioni sono 1685x745x1320mm con un peso pari a 430kg.

N.B. Autocentrante non incluso.

Caratteristiche:

• Rotazione destra-sinistra
• Basamento con vano porta oggetti incluso
• Avanzamento longitudinale/trasversale
• Percentuale di errore estremamente ridotta

  Potenza motore	1500W
  Alimentazione	400V
  Altezza punte	165mm
  Distanza tra le punte	830mm
  Ø Tornibile sul bancale	330mm
  Ø Tornibile su slitta trasversale	196mm
  Ø Tornibile sull'incavo	448mm
  Larghezza bancale	180mm
  Attacco mandrino	Camlock DIN ISO 702-2 N° 4
  Ø Mandrino	160mm
  Cono mandrino	CM 5
  N° giri mandrino	30 - 3000rpm
  N° Velocità	16
  Passaggio barra	Ø 38mm
  Corsa slitta superiore	98mm
  Corsa slitta trasversale	164mm
  Avanzamento longitudinale (32)	0.052 - 1.392 mm/giro
  Avanzamento trasversale (32)	0.014 - 0.38 mm/giro
  Filettatura a passo metrico (26)	0.4 - 7mm/giro
  Filettatura pollici (34)	56 - 4 fil/1"
  Cono contropunta	CM 3
  Ø Contropunta	32mm
  Corsa contropunta/canotto	110mm
  Dimensioni	1685x745x1320mm
  Peso	430kg

  Dotazione

  Bussola di riduzione CM 5 / CM 3

  2 Contropunte fisse CM3

  1 Lunetta fissa Ø 19-70mm

  1 Lunetta mobile Ø 16-50mm

  Portautensili con 4 scomparti

  Lampada a LED

  Set ingranaggi cambio

  Chiavi di servizio
